Arsitektur BUS Jamak, Struktur antar hubungan BUS dan contohnya

Nama               : M. Zahlan Nugraha

Nim                 : 8020190073

Kelas               : 05PT2

MK                  : Arsitektur dan Organisasi Komputer

Tugas Individu V
(13.05.2020)



1.      Jelaskan struktur antar hubungan BUS dan beri contohnya.

2.      Jelaskan Arsitektur Bus Jamak Tradisional.

3.      Jelaskan Arsitektur Bus Jamak Kinerja Tinggi.

Penjelasan :

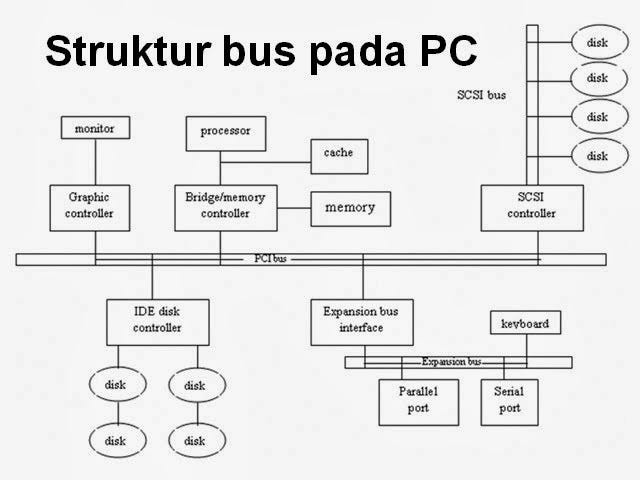

1.     Jelaskan struktur antar hubungan BUS dan beri contohnya.



Struktur antar Hubungan bisa disebut sebagai sistem BUS, jadi BUS adalah sebuah subsistem yang mentransfer data atau listrik antar komponen komputer di dalam sebuah komputer atau antar komputer.Pada sistem komputer, bus ini termasuk perangkat internal, kecepatan pengiriman informasi melalui bus ini dilakukan dengan kecepatan tinggi.

Contoh :

• PCI ( Pheripheral Component Interconnect )

Bus yang didesain untuk menangani beberapa perangkat keras. PCI juga adalah suatu bandwidth tinggi yang populer, prosesor independent bus itu dapat berfungsi sebagai bus mezzenine atau bus periferal. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.

• USB ( Universal Serial Bus )

USB merupakan suatu teknologi yang memungkinkan kita untuk menghubungkan alat eksternal (peripheral) seperti scanner, printer, mouse, papan ketik (keyboard), alat penyimpan data (zip drive), flash disk, kamera digital atau perangkat lainnya ke komputer kita. USB sangat mendukung transfer data sebesar 12 Mbps ( juta bit per detik). Komputer (PC) saat ini, umumnya sudah memiliki port USB. Biasanya disediakan minimal 2 port. Jika dibandingkan dengan paralel port dan serial port, penggunaan port USB lebih mudah dalam penggunaannya.

• SCSI (Small Computer System Interfaces)

SCSI adalah perangkat peripheral eksternal yang dipopulerkan oleh Macintosh pada tahun 1984. SCSI merupakan interface standard untuk drive CD-ROM, peralatan audio, hard disk, dan perangkat penyimpanan eksternal berukuran besar. SCSI
menggunakan interface paralel dengan 8, 16 atau 32 saluran data.

    Konfigurasi SCSI umunya berkaitan dengan bus, walaupun pada kenyataanya perangkat-perangkat tersebut dihubungkan secara daisy-chain. Perangkat SCSI memiliki dua buah konektor yaitu konektor input dan konektor output. Seluruh perangkat berfungsi secara independen dan dapat saling bertukar data misalnya hard disk dapat mem-back up diri ke tape drive tanpa melibatkan prosesor.

• BUS ISA ( Industry Standart Architecture )

Industri computer personal lainnya merespon perkembangan ini dengan mengadopsi standarnya sendiri, bus ISA, yang pada dasarnya adalah bus PC/AT yang beroperasi pada 8,33 MHz. Keuntungannya adalah bahwa pendekatan ini tetap mempertahankan kompatibilitas dengan mesin-mesin dan kartu-kartu yang ada.

• Bus Fire Wire

Semakin pesatnya kebutuhan bus I/O berkecepatan tinggi dan semakin cepatnya prosesor saat ini yang mencapai 1 GHz, maka perlu diimbangi dengan bus berkecepatan tinggi juga.Bus SCSI dan PCI tidak mencukupi kebutuhan saat ini. Sehingga
dikembangkan bus performance tinggi yang dikenal dengan Fire Wire.

     Fire wire memiliki kelebihan dibandingkan dengan interface I/O lainnya yaitu sangat cepat, murah dan mudah untuk diimplementasikan. Kelebihannya adalah penggunaan transmisi serial sehingga tidak memerlukan banyak kabel.

2.     Jelaskan Arsitektur Bus Jamak Tradisional.

Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja

Faktor – faktor :

1. Semakin besar delay propagasi untuk mengkoordinasikan penggunaan bus.
2. Antrian penggunaan bus semakin panjang.
3. Dimungkinkan habisnya kapasitas transfer bus sehingga memperlambat data.



3.     Jelaskan Arsitektur Bus Jamak Kinerja Tinggi

Prosesor, cache memori dan memori utama terletak pada bus tersendiri pada level tertinggi karena modul – modul tersebut memiliki karakteristik pertukaran data yang tinggi.

Pada Arsitektur Berkinerja Tinggi, modul – modul I/O diklasifikasikan menjadi dua :

1. Memerlukan transfer data berkecepatan tinggi
2. Memerlukan transfer data berkecepatan rendah



Modul dengan transfer data berkecepatan tinggi disambungkan dengan bus berkecepatan tinggi pula,

Modul yang tidak memerlukan transfer data cepat disambungkan pada bus ekspansi.

Keuntungan Hierarki BUS Jamak Kinerja Tinggi :

1. Bus berkecepatan tinggi lebih terintegrasi dengan prosesor.
2. Perubahan pada arsitektur prosesor tidak begitu mempengaruhi kinerja bus.
