Jelaskan Apa Itu DMA dan Jelaskan Bagian – Bagian Pada Gambar DMA



Penjelasan :

1.     Jelaskan Apa Itu DMA dan Jelaskan Bagian – Bagian Pada Gambar DMA



Pengertian Direct Memory Access (DMA)

Sistem Direct Memory Access (DMA) adalah metode yang memungkinkan perangkat input / output (I / O) untuk mengirim atau menerima data secara langsung ke atau dari memori utama, melewati CPU untuk mempercepat operasi memori. Proses ini dikelola oleh chip yang dikenal sebagai pengontrol Direct Memory Access Control (DMAC).

Selama transfer blok byte masukan, urutan berikut terjadi sebagai byte data dikirim dari I/O Interface ke memori:

1. I/O Interface mengirimkan pengontrol DMA permintaan DMA layanan.
2. Permintaan Bus dibuat untuk pin terus (Tinggi aktif) pada mikroprosesor 8086 dan controller kontrol keuntungan dari bus.
3. Dana bantuan Bus dikembalikan ke DMA controller dari Hold mengakui (HLDA) pin (aktif tinggi) pada mikroprosesor 8086.
4. Para DMA controller tempat isi alamat register ke bus alamat.
5. Controller mengirimkan I/O Interface pengakuan DMA, yang memberi tau I/O Interface untuk menempatkan data pada bus data. (Untuk output itu sinyal
   antarmuka untuk memalangi data berikutnya yang ditempatkan di bus)
6. Byte data ditransfer ke lokasi memori yang ditunjukkan oleh bus alamat.
7. I/O Interface Mengkaitkan data.
8. Permintaan Bus terjatuh, pin HOLD pergi rendah, dan controller melepaskan bus.
9. Bantuan Bus dari mikroprosesor 8086 dijatuhkan dan pin HLDA pergi Rendah.



Kegunaan Direct Memory Access (DMA)



DMA memiliki kegunaan sebagai berikut :

1.      Untuk membantu CPU fokus penuh untuk mengerjakan proses transfer data.

Dengan DMA, CPU cukup memulai prosesnya dan bisa melakukan kerja lain selama proses transfer itu berlangsung dan tinggal menunggu informasi dari DMA controller jika proses transfer sudah selesai.

2.       Membebaskan pemroses menunggui transfer data yang dilakukan perangkat I/O.

Saat pemroses ingin membaca atau menulis data, pemroses memerintahkan DMA controller dengan mengirim informasi berikut :

• Perintah penulisan/pembacaan.

• Alamat perangkat I/O.

• Awal lokasi memori yang ditulis/dibaca.

• Jumlah word (byte) yang ditulis/dibaca.

Setelah mengirim informasi-informasi itu ke DMA controller, pemroses dapat melanjutkan kerja lain. Pemroses mendelegasikan operasi I/O ke DMA. DMA mentransfer seluruh data yang diminta ke/dari memori secara langsung tanpa melewati pemroses. Ketika transfer data selesai, DMA mengirim sinyal interupsi ke pemroses. Sehingga pemroses hanya dilibatkan pada awal dan akhir transfer data. Operasi transfer antara perangkat dan memori utama dilakukan sepenuhnya oleh DMA lepas dari pemroses dan hanya melakukan interupsi bila operasi telah selesai.

3.       Upaya CPU dapat  melakukan pekerjaan atau instruksi yang berbeda ketika melakukan operasi baca tulis dari perangkat peripheral.

Tanpa adanya  DMA CPU akan terus sibuk melakukan operasi baca tulis (transfer data) dan tidak dapat melakukan atau menyelesaikan instruksi yang lain. Dengan adanya DMA, CPU cukup mempersiapkan DMA chip dengan cara memberikan beberapa informasi seperti jumlah data bit yang ditransfer, alamat dari device dan memory yang diperlukan dan arah dari aliran data tersebut, setelah itu DMA chip sendiri yang akan menyelesaikannya. DMA chip akan melakukan interupt, ketika pekerjaannya sudah selesai. Selama DMA chip melakukan tugasnya hingga munculnya interupt, CPU dapat menyelesaikan instruksi yang lainnya.

4.  DMA digunakan intra-chip untuk transfer data dalam multi-core, terutama dalam istem multiprocessor-on-chip, di mana elemen-nya adalah proses yang dilengkapi dengan memori lokal (sering disebut alas memori) dalam sebuah elemen pemrosesan multi-core processor dapat mentransfer data ke dan dari memori tanpa menempati prosesor waktu, mesin dan membuat data tumpang tindih.

5.  DMA digunakan untuk mentransfer data antara lokal memori dan memori utama.

Komputer yang ada DMA channel dapat mentransfer data dari dan ke perangkat dengan CPU overhead jauh lebih sedikit daripada komputer tanpa saluran DMA . Demikian pula di

Seperti yang telah disebutkan , DMA ialah sebuah prosesor khusus (special purpose processor) yang berguna untuk menghindari pembebanan CPU utama oleh program I/O (PIO). Untuk memulai sebuah transfer DMA, host akan menuliskan sebuah DMA command block yang berisi pointer yang menunjuk ke sumber transfer, pointer yang menunjuk ke tujuan transfer, dan jumlah byte yang ditransfer, ke memori. CPU kemudian menuliskan alamat command block ini ke pengendali DMA, sehingga pengendali DMA dapat kemudian mengoperasikan bus memori secara langsung dengan menempatkan alamatalamat pada bus tersebut untuk melakukan transfer tanpa bantuan CPU.

DMA digunakan intra-chip untuk transfer data dalam multi-core, terutama dalam sistem multiprocessor-on-chip, di mana elemen-nya adalah proses yang dilengkapi dengan memori lokal (sering disebut alas memori) dan DMA digunakan untuk mentransfer data antara lokal memori dan memori utama. Komputer yang ada DMA channel dapat mentransfer data dari dan ke perangkat dengan CPU overhead jauh lebih sedikit daripada komputer tanpa saluran DMA . Demikian pula di dalam sebuah elemen pemrosesan multi-core processor dapat mentransfer data ke dan dari memori tanpa menempati prosesor waktu, mesin dan membuat data tumpang tindih.

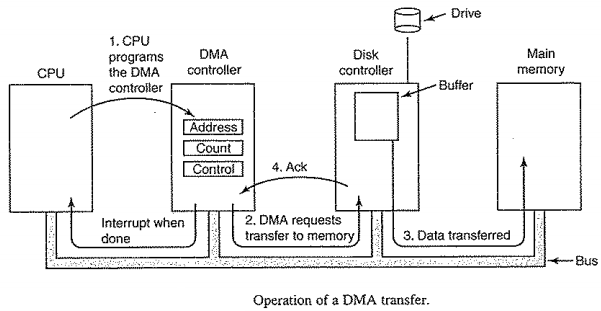

Cara Kerja DMA



1.        CPU mengirimkan CPU data-data berikut ini ke DMA controller:

    a) Perintah read/write
    b) Alamat device yang akan diakses
    c) Alamat awal blok memori yang akan dibaca atau ditulis.
    d) Jumlah blok yang akan ditransfer.

2.       CPU klien mengeksekusi program lain.

3.       DMA controller mengirimkan seluruh blok data (per satu word) langsung ke memori
 tanpa melibatkan CPU)

4.       DMA controler mengirimkan interupt ke CPU jika telah selesai.

5.       DMA controler mengambil alih sistem bus sebanyak 1 siklus.

6.       DMA men-transfer satu word data

7.       Pengambil alihan bus oleh DMA bukan interrupt CPU tidak perlumenyimpan context

8.       CPU hanya tertunda sessaat satu siklus sebelum mengakses bus yaitu sebelum operan atau data diambil atau data ditulis diagram modul DMA

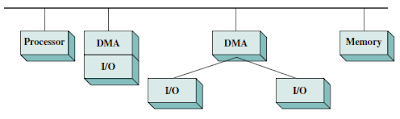

Konfigurasi Modul DMA

·         Konfigurasi I

o    Hanya menggunakan single bus

o    DMA dan modul I/O terpisah

o    Setiap transfer harus mengakses bus 2 kali

·         Konfigurasi II

o    Hanya menggunakan single bus

o    DMA controller dan modul I/O terintegrasi

o    satu DMA controller dapat mengangani lebih dari 1 modu I/O

o    Setiap transfer hanya perlu mengakses bus satu kali saja

·         Konfigurasi III

o    digunakan bus I/O secara terpisah

o    semua modul I/O cukup dilayani dengan sebuah DMA

o    Setiap transfer hanya perlu mengakses bus satu kali saja

Jalur Transfer DMA

1.       Ada 3 langkah dalam transfer DMA

2.       Prosesor menyiapkan DMA prosesor Transfer dengan menyediakan data-data dari         perangkat, operasi yang akan ditampilkan, alamat memori yang akan menjadi sumber,     tujuan data, dan banyaknya byte yang akan ditransfer.

3.       Pengendali DMA memulai operasi dengan menyiapkan bus,menyediakan alamat, menulis,    dan membaca data sampai seluruh blok sudah ditransfer.

Pengendali DMA menginterupsi prosesor, dimana selanjutnya akan ditentukan tindakan              berikutnya.

Pada dasarnya, DMA mempunyai 2 metode untuk transfer data.

1.       HALT atau Burst Mode DMA ialah DMA yang memegang kontroldari sistem bus dan     menstransfer semua blok data dari memori ke single burst atau sebaliknya,

2.       CYCLE STEALING DMA pada metode ini mengikutsertakan pengendali DMA untuk     memegang kontrol dari sistem bus untuk jangka waktu yang lebih pendek pada periode     dimana mikroprosesor sibuk dengan operasi internal dan tidak membutuhkan akses ke     sistem bus.

Kelemahan DMA

Tanpa DMA, diprogram menggunakan input / Output (PIO) mode untuk berkomunikasi dengan perangkat pinggiran, atau menggunakan / menyimpan instruksi dalam kasus multicore chips,CPU biasanya penuh diduduki untuk seluruh durasi dari operasi membaca atau menulis, dan dengandemikian tidak tersedia untuk melakukan pekerjaan lain. Dengan DMA, CPU akan melakukan transfer, lakukan operasi lainnya sementara transfer yang sedang berlangsung, dan menerima mengganggu dari DMA controller setelah operasi telah selesai. Hal ini sangat berguna dalam real-time komputasi di mana aplikasi tidak stalling belakang yg berbarengan operasi adalah penting. Dan aplikasi lain yang berhubungan dengan berbagai daerah adalah bentuk streaming pemrosesan dimana perlu ada pengolahan data dan transfer paralel, untuk mencapai throughput memadai.

Kelebihan DMA

Kelebihan menggunakan mode DMA sangat terasa pada sistem operasi multitasking seperti Windows, Linux, UNIX, dan sebagainya. Karena transfer data akan menghemat resource processor sehingga processor dapat mengerjakan pekerjaan lain. Keuntungan lainnya adalah kecepatan transfer data dengan menggunakan mode DMA jauh lebih cepat bila dibandingkan dengan menggunakan mode PIO.

Hubungan DMA dengan Input dan Output

Hubungan antara CPU dengan main memory ataupun dengan alat-alat input atau output dilakukan dengan suatu jalur yang di sebut dengan bus. Hubungan antara CPU dengan main memory melalui jalur bus yang dilekatkan pada memory data register, memory address register dan control unit di CPU. Sedangkan bus yang menghubungkan CPU dengan alat-alat input/output tidak dilekatkan langsung ke alat-alat input/output tersebut, tapi dapat melalui suatu alat port atau DMA controller atau channel.
